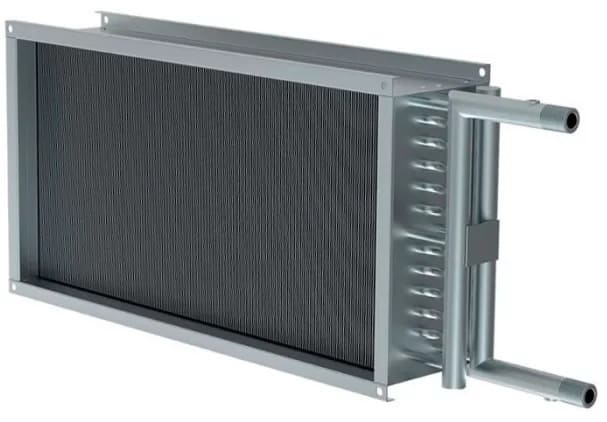

4-рядные канальные теплообменники TEW

НАЗНАЧЕНИЕ И КОНСТРУКЦИЯ

Теплообменники предназначены для нагрева путем энергообмена входящего воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3. Теплообменники предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150.

Теплообменники предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150.

Конструктивно теплообменники являются 4-х(TEW04) и 6-и(TEW06) и 8-и(TEW08) рядными медно-алюминиевыми пластинчатыми теплообменными агрегатами. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,13 мм и проходящих через них медных трубок (диаметр 3/8''/9.52мм). Расположение трубок шахматное. Неразборный корпус изготавливается из оцинкованного листа марки 08ПС. Присоединение трубопроводов теплоносителя - резьбовое.

---

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Схема обозначения теплообменника:

TEW 04. 40-20

• TEW - обозначает что коллектора T-образные;
• 04. - обозначение рядность теплообменника (4 или 6 или 8);
• 40-20 - проходное сечение (типоразмер) размер А (см) – Б (см);

---

МОНТАЖ И ЭКСПЛУАТАЦИЯ

Монтаж

Монтаж теплообменника должен производиться в соответствии с требованиями ГОСТ 12.4.021-75, СниП 3.05.01-83, проектной документации и настоящего паспорта.

Перед монтажом необходимо произвести осмотр теплообменника. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод его в эксплуатацию без согласования с предприятием-продавцом не допускается.

Теплообменники могут работать в любом положении, но необходимо помнить, что располагать теплообменники следует так, чтобы можно было обеспечить отвод воздуха из него (вентили отвода воздуха быть расположены в наиболее высоком месте теплообменника).

Для удобства обслуживания и ремонта теплообменника рекомендуется оборудовать места его подключения к гидросети разъёмными соединениями с запорными вентилями.

Теплообменник можно монтировать непосредственно в разрыве воздуховода без индивидуального подвеса, но не допустимо нагружать его конструкцию весом присоединяемых воздуховодов и трубопроводов энергоносителя.

ВНИМАНИЕ: Недопустимо нагружать его конструкцию весом присоединяемых воздуховодов и трубопроводов теплоносителя. Используемые для управления производительностью теплообменника смесительные узлы и другая аппаратура может присоединяются непосредственно к патрубкам коллекторов теплообменника, но при этом смесительный узел должен иметь индивидуальное крепление.

ВНИМАНИЕ: При присоединении трубопроводов теплоносителя недопустима передача усилия затяжки резьбовых соединений на коллекторы теплообменника

Для предотвращения засорения воздухонагревателя необходимо предусмотреть предварительную очистку входящего в него воздуха и теплоносителя фильтрами.

Установку датчиков контроля температуры энергоносителя допускается производить на места штатных пробок G 1/2" в торцах коллекторов.

Эксплуатация

Теплообменники позволяют использовать в качестве теплоносителя не только воду, но и незамерзающие смеси. Для случая, когда теплоносителем является вода, теплообменники предназначены только для внутреннего использования в помещениях, где температура не опускается ниже температуры замерзания воды. При использовании незамерзающих смесей возможно наружное применение теплообменников.

Примечание: Используемый теплоноситель не должен содержать твердых примесей и агрессивных веществ, вызывающих коррозию, химическое разложение меди и стали.

Рекомендуемые параметры магистральной воды используемой как энергоноситель

Заполнение теплообменника водой (энергоносителем) производится при частично открытом вентиле подачи с одновременным открытием выхода для удаления воздуха;

При Т-образных коллекторах: Для спуска воздуха и слива энергоносителя из контура теплообменника в обоих коллекторах предусмотрены резьбовые штатные пробки G 1/2" в торцах коллекторов.

При L-образных коллекторах: Перед приостановкой эксплуатации или выводом из эксплуатации производится опорожнение теплообменника. Штатным способом опорожнения является слив теплоносителя/холодоносителя через напорную ветку подключенного к нему трубопровода подачи. Резервным способом опорожнения является слив теплоносителя/холодоносителя путем открытия резьбовых пробок (М8х1 DIN 906), установленных на патрубках теплообменника.

Опорожнение теплообменника производится при закрытии крана подачи и медленном открытии сливного крана до падения давления, затем открыть выход для выпуска воздуха и до конца открыть сливной вентиль.

Примечание: Для гарантированного полного слива теплоносителя из контура теплообменника рекомендуется производить окончательную их продувку сжатым воздухом (давление 0,2 – 0,3 МПа) через патрубки спуска воздуха или слива воды при полностью открытой на слив гидросистеме и закрытой подаче на входе.

Во избежание снижения эффективности работы теплообменника необходимо регулярно (в среднем через 500 часов работы) осматривать и прочищать блок ламелей теплообменника от пыли и грязи.

Очистка производится струёй воздуха или воды под давлением от 0,1 до 0,2 МПа в перпендикулярном направлении против хода воздуха (необходимо осторожно обращаться с блоком ламелей).

В случае замятия ламелей (алюминиевых пластин) теплообменника их необходимо выпрямить специальным инструментом – гребёнкой.
