Водяные нагреватели для центральных кондиционеров (КАН) TEW
ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
Теплообменник TEW (ТУ 28.25.11-560-99713521-2021)
Рабочая температура воды в сети: 170°C
Максимально допустимое давление воды в сети: 1,5 МПа
НАЗНАЧЕНИЕ И КОНСТРУКЦИЯ
Теплообменники предназначены для нагрева путем энергообмена входящего воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3.
Теплообменники предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150.
Конструктивно теплообменники являются 2-х и 3-х рядными медно-алюминиевыми пластинчатыми теплообменными агрегатами. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,13 мм и проходящих через них медных трубок (для типоразмеров 06...12 - диаметр 3/8''/9.52мм, для типоразмеров 20...35 - диаметр 1/2''/12,7 мм). Расположение трубок шахматное. Неразборный корпус изготавливается из оцинкованного листа марки 08ПС. Присоединение трубопроводов теплоносителя - резьбовое.
Примечание: Изготовитель может вносить в конструкцию изделий изменения, не ухудшающие их потребительских качеств и не учтенных в настоящем паспорте.

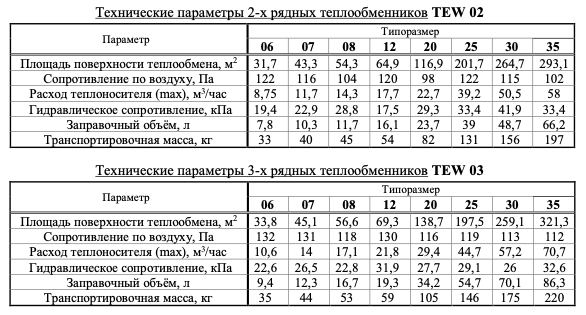

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

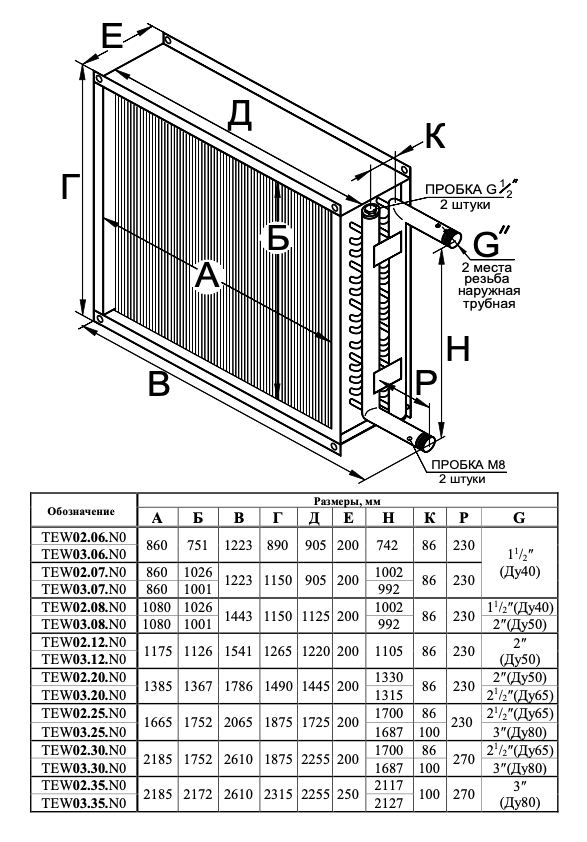

Схема обозначения теплообменника:
TEW 02. 12. N0
- TEW - обозначение
- 02 - рядность теплообменника (2 или 3)
- 12 - типоразмер
- N0 - нагреватель
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Монтаж
Монтаж теплообменника должен производиться в соответствии с требованиями ГОСТ 12.4.021-75, СниП 3.05.01-83, проектной документации и настоящего паспорта.
Перед монтажом необходимо произвести осмотр теплообменника. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод его в эксплуатацию без согласования с предприятием-продавцом не допускается.
Теплообменники могут работать в любом положении, но неободимо помнить, что располагать теплообменники следует так, чтобы можно было обеспечить отвод воздуха из него (вентили отвода воздуха быть расположены в наиболее высоком месте теплообменника).
Для удобства обслуживания и ремонта теплообменника рекомендуется оборудовать места его подключения к гидросети разъёмными соединениями с запорными вентилями.
Теплообменник можно монтировать непосредственно в разрыве воздуховода без индивидуального подвеса, но не допустимо нагружать его конструкцию весом присоединяемых воздуховодов и трубопроводов энергоносителя.
Монтаж теплообменника в системе вентиляции осуществляется путем присоединения его фланцев через штатные отверстия в углах к ответным фланцам воздуховодов при помощи болтов М8 с гайками и шайбами “гровер” и стяжных скоб (в комплект поставки не входят). Стяжные скобы рекомендуется устанавливать на фланцы с длиной стороны более 40см, с шагом 20-30см. Места соединения фланцев необходимо герметизировать.
ВНИМАНИЕ: Недопустимо нагружать его конструкцию весом присоединяемых воздуховодов и трубопроводов теплоносителя. Используемые для управления производительностью теплообменника смесительные узлы и другая аппаратура может присоединяются непосредственно к патрубкам коллекторов теплообменника, но при этом смесительный узел должен иметь индивидуальное крепление.
ВНИМАНИЕ: При присоединении трубопроводов теплоносителя недопустима передача усилия затяжки резьбовых соединений на коллекторы теплообменника
Для предотвращения засорения воздухонагревателя необходимо предусмотреть предварительную очистку входящего в него воздуха и теплоносителя фильтрами.

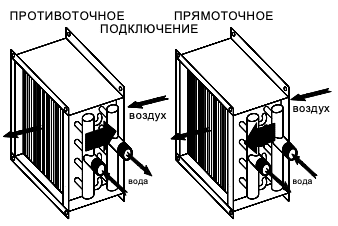

При подключении трубопроводов энергоносителя возможно использование двух схем (см. рисунок).
Противоточное подключение – обеспечивает максимальную мощность, но менее морозоустойчиво.
Прямоточное подключение – обеспечивает большую морозоустойчивость, но дает несколько пониженную мощность.
ВНИМАНИЕ! Для использования теплообменника в качестве охладителя рекомендуется противоточная схема его подключения.
Установку датчиков контроля температуры энергоносителя допускается производить на места штатных пробок G 1/2" в торцах коллекторов.
Эксплуатация
Теплообменники позволяют использовать в качестве теплоносителя не только воду, но и незамерзающие смеси. Для случая, когда теплоносителем является вода, теплообменники предназначены только для внутреннего использования в помещениях, где температура не опускается ниже температуры замерзания воды. При использовании незамерзающих смесей возможно наружное применение теплообменников.
Примечание: Используемый теплоноситель не должен содержать твердых примесей и агрессивных веществ, вызывающих коррозию, химическое разложение меди и стали.

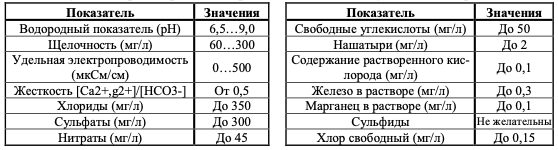

Рекомендуемые параметры магистральной воды используемой как энергоноситель
Заполнение теплообменника водой (энергоносителем) производится при частично открытом вентиле подачи с одновременным открытием выхода для удаления воздуха;
Для спуска воздуха и слива энергоносителя из контура теплообменника в обоих коллекторах предусмотрены резьбовые пробки G 1/2".
Опорожнение теплообменника производится при закрытии крана подачи и медленном открытии сливного крана до падения давления, затем открыть выход для выпуска воздуха и до конца открыть сливной вентиль;
Примечание: Для гарантированного полного слива теплоносителя из контура теплообменника рекомендуется производить окончательную их продувку сжатым воздухом (давление 0,2 – 0,3 МПа) через патрубки спуска воздуха или слива воды при полностью открытой на слив гидросистеме и закрытой подаче на входе.
Во избежание снижения эффективности работы теплообменника необходимо регулярно (в среднем через 500 часов работы) осматривать и прочищать блок ламелей теплообменника от пыли и грязи.
В случае замятия ламелей (алюминиевых пластин) теплообменника их необходимо выпрямить специальным инструментом – гребёнкой.
| н.н | Водяные нагреватели |
| 243718 | Теплообменник TEW 02.06.N0 вода 2 ряда / КАН (R9.52) 6/2 |
| 243725 | Теплообменник TEW 03.06.N0 вода 3 ряда / КАН (R9.52) 6/3 |
| 243719 | Теплообменник TEW 02.07.N0 вода 2 ряда / КАН (R9.52) 7/2 |
| 243726 | Теплообменник TEW 03.07.N0 вода 3 ряда / КАН (R9.52) 7/3 |
| 243721 | Теплообменник TEW 02.08.N0 вода 2 ряда / КАН (R9.52) 8/2 |
| 243863 | Теплообменник TEW 03.08.N0 вода 3 ряда / КАН (R9.52) 8/3 |
| 243724 | Теплообменник TEW 02.12.N0 вода 2 ряда / КАН (R9.52) 12/2 |
| 243865 | Теплообменник TEW 03.12.N0 вода 3 ряда / КАН (R9.52) 12/3 |
| 244812 | Теплообменник TEW 02.20.N0 вода 2 ряда / КAH(R12) 20/2 |
| 244814 | Теплообменник TEW 03.20.N0 вода 3 ряда / КAH(R12) 20/3 |
| 244813 | Теплообменник TEW 02.25.N0 вода 2 ряда / КAH(R12) 25/2 |
| 244815 | Теплообменник TEW 03.25.N0 вода 3 ряда / КAH(R12) 25/3 |
| 249216 | Теплообменник TEW 02.30.N0 вода 2 ряда / КAH(R12) 30/2 |
| 249220 | Теплообменник TEW 03.30.N0 вода 3 ряда / КAH(R12) 30/3 |
| 249217 | Теплообменник TEW 02.35.N0 вода 2 ряда / КAH(R12) 35/2 |
| 249221 | Теплообменник TEW 03.35.N0 вода 3 ряда / КAH(R12) 35/3 |
