Водяные охладители для центральных кондиционеров (ВАН) TEW
ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
Теплообменник TEW (ТУ 28.25.11-560-99713521-2021)
Рабочая температура воды в сети: 7 - 12 °C
Максимально допустимое давление воды в сети: 1,5 МПа
НАЗНАЧЕНИЕ И КОНСТРУКЦИЯ
Теплообменники предназначены для охлаждения путем энергообмена входящего воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3.
Теплообменники предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150.
Конструктивно теплообменники являются 3-х и 4-х рядными медно-алюминиевыми пластинчатыми теплообменными агрегатами. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,13 мм и проходящих через них медных трубок (для типоразмеров 06...12 - диаметр 3/8’’/9.52мм, для типоразмеров 20...35 - диаметр 1/2’’/12,7 мм). Расположение трубок шахматное. Неразборный корпус изготавливается из оцинкованного листа марки 08ПС. Присоединение трубопроводов теплоносителя - резьбовое.

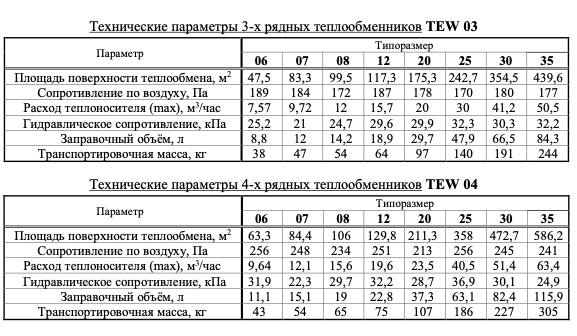

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Схема обозначения теплообменника:
TEW 03. 12. С0
- TEW - обозначение
- 03 - рядность теплообменника (3 или 4)
- 12 - типоразмер
- С0 - охладитель
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Монтаж
Монтаж теплообменника должен производиться в соответствии с требованиями ГОСТ 12.4.021-75, СниП 3.05.01-83, проектной документации и паспорта.
Перед монтажом необходимо произвести осмотр теплообменника. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод его в эксплуатацию без согласования с предприятием-продавцом не допускается.
Теплообменники могут работать в любом положении, но неободимо помнить, что располагать теплообменники следует так, чтобы можно было обеспечить отвод воздуха из него (вентили отвода воздуха быть расположены в наиболее высоком месте теплообменника).
Для удобства обслуживания и ремонта теплообменника рекомендуется оборудовать места его подключения к гидросети разъёмными соединениями с запорными вентилями.
Теплообменник можно монтировать непосредственно в разрыве воздуховода без индивидуального подвеса, но не допустимо нагружать его конструкцию весом присоединяемых воздуховодов и трубопроводов энергоносителя.
Монтаж теплообменника в системе вентиляции осуществляется путем присоединения его фланцев через штатные отверстия в углах к ответным фланцам воздуховодов при помощи болтов М8 с гайками и шайбами “гровер” и стяжных скоб (в комплект поставки не входят). Стяжные скобы рекомендуется устанавливать на фланцы с длиной стороны более 40см, с шагом 20-30см. Места соединения фланцев необходимо герметизировать.
ВНИМАНИЕ! Недопустимо нагружать его конструкцию весом приcоединяемых воздуховодов и трубопроводов теплоносителя.
Используемые для управления производительностью теплообменника смесительные узлы и другая аппаратура может присоединятся непосредственно к патрубкам коллекторов теплообменника, но при этом аппаратура должна иметь индивидуальное крепление.
ВНИМАНИЕ: При присоединении трубопроводов теплоносителя недопустима передача усилия затяжки резьбовых соединений на коллекторы теплообменника.

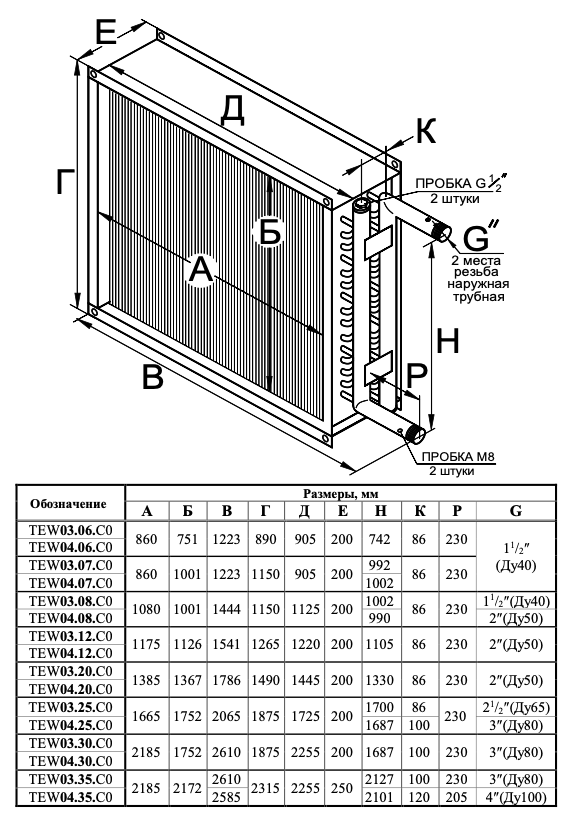

При подключении трубопроводов энергоносителя возможно использование двух схем (см. рисунок).
Противоточное подключение – обеспечивает максимальную мощность, но менее морозоустойчиво.
Прямоточное подключение – обеспечивает большую морозоустойчивость, но дает несколько пониженную мощность.
ВНИМАНИЕ! Для использования теплообменника в качестве охладителя рекомендуется противоточная схема его подключения.
Установку датчиков контроля температуры энергоносителя допускается производить на места штатных пробок G 1/2" в торцах коллекторов.
Для предотвращения засорения воздухонагревателя необходимо предусмотреть предварительную очистку входящего в него воздуха и теплоносителя фильтрами.
Эксплуатация

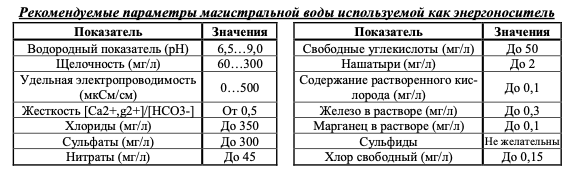

Теплообменники позволяют использовать в качестве теплоносителя не только воду, но и незамерзающие смеси. Для случая, когда теплоносителем является вода, теплообменники предназначены только для внутреннего использования в помещениях, где температура не опускается ниже температуры замерзания воды. При использовании незамерзающих смесей возможно наружное применение теплообменников.
Примечание: Используемый теплоноситель не должен содержать твердых примесей и агрессивных веществ, вызывающих коррозию, химическое разложение меди и стали.
Заполнение теплообменника водой (энергоносителем) производится при частично открытом вентиле подачи с одновременным открытием выхода для удаления воздуха;
Для спуска воздуха и слива энергоносителя из контура теплообменника в обоих коллекторах предусмотрены резьбовые конические пробки М8х1 по DIN 906.
Опорожнение теплообменника производится при закрытии крана подачи и медленном открытии сливного крана до падения давления, затем открыть выход для выпуска воздуха и до конца открыть сливной вентиль;
Примечание: Для гарантированного полного слива теплоносителя из контура теплообменника рекомендуется производить окончательную их продувку сжатым воздухом (давление 0,2 – 0,3МПа) через патрубки спуска воздуха или слива воды при полностью открытой на слив гидросистеме и закрытой подаче на входе.
Во избежание снижения эффективности работы теплообменника необходимо регулярно (в среднем через 500 часов работы) осматривать и прочищать блок ламелей теплообменника от пыли и грязи. Очистка производится струей воздуха или воды под давлением от 0,1 до 0,2МПа в пер- пендикулярном направлении против хода воздуха (необходимо осторожно обращаться с блоком ламелей).
В случае замятия ламелей (алюминиевых пластин) теплообменника их необходимо выпрямить специальным инструментом – гребёнкой.
| н.н | Водяные охладители |
| 243866 | Теплообменник TEW 03.06.С0 вода 3 ряда / ВАН (R9.52) 6/3 |
| 244800 | Теплообменник TEW 04.06.С0 вода 4 ряда / ВAH(R9,52) 6/4 |
| 243868 | Теплообменник TEW 03.07.С0 вода 3 ряда / ВАН (R9.52) 7/3 |
| 244801 | Теплообменник TEW 04.07.С0 вода 4 ряда / ВAH(R9,52) 7/4 |
| 243869 | Теплообменник TEW 03.08.С0 вода 3 ряда / ВАН (R9.52) 8/3 |
| 244802 | Теплообменник TEW 04.08.С0 вода 4 ряда / ВAH(R9,52) 8/4 |
| 244310 | Теплообменник TEW 03.12.С0 вода 3 ряда / ВАН (R9.52) 12/3 |
| 244803 | Теплообменник TEW 04.12.С0 вода 4 ряда / ВAH(R9,52) 12/4 |
| 244798 | Теплообменник TEW 03.20.С0 вода 3 ряда / ВAH(R12) 20/3 |
| 244804 | Теплообменник TEW 04.20.С0 вода 4 ряда / ВAH(R12) 20/4 |
| 244799 | Теплообменник TEW 03.25.С0 вода 3 ряда / ВAH(R12) 25/3 |
| 244805 | Теплообменник TEW 04.25.С0 вода 4 ряда / ВAH(R12) 25/4 |
| 245959 | Теплообменник TEW 03.30.С0 вода 3 ряда / ВAH(R12) 30/3 |
| 245958 | Теплообменник TEW 04.30.С0 вода 4 ряда / ВAH(R12) 30/4 |
| 245960 | Теплообменник TEW 03.35.С0 вода 3 ряда / ВAH(R12) 35/3 |
| 245339 | Теплообменник TEW 04.35.С0 вода 4 ряда / ВAH(R12) 35/4 |
